AC szervomotorok

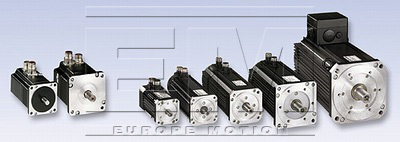

A szervo (AC) motorok kefe nélküli szinkron motorok, melyek forgórésze állandó mágnes és három fázisú tekercs az állórésze. Optimálisan kalakított motor, melyben az új mágneses anyagok alkalmazásával (vas-neodyn-bór) lehetővé válik az akár 5-szörös nyomaték túlterhelés, dinamikus igénybevétel melett. A megfelelően mágvelásztott bolygóműves hajtómű alkalmazásával igényeinknek megfelelő sebességet és hajtónyomatékot érhetünk el.

Számos típussorozat érhető el. Minden sorozat különböző méretű, hosszúságú és szélességű, különböző pólusszámú motorokbó áll.

SER sorozat akár 40 Nm (2,2 kW-ig)
BRH sorozat akár 43 Nm (1,7 kW)
BSH sorozatú 330 Nm-es (max. 9,4 kW)
BMH sorozat 330 Nm (max. 9,2 kW)
DSM több mint 42 Nm (9,7 kW-ig)

AC szervomotor sorozat SER3x (Kifutott típus)

SER sorozatú szervomotorok többféle vezérlőegységgel is üzemeltethetők TwinLine, LXM-05. SinCos abszolut enkoderrel szerelve, melynek felbontása 16384 fordulatonként, illetve (4096 / fordulet).
A motorokban egy beépített EPROM-ban van eltárolva a motor összes paraméterét tartalmazó adatbázis. A Hiperface típusú enkodervezérlőn keresztül a vezérlő elektronika optimalizálja a motor beállításait.

SER 36x: Motor mérete 57,2 x 57,2 mm, 6-pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
SER_364 3S 3L 5S 3L 7S 3L	12000	0,29	. 1,04 1,07 1,03	. 10,4 6,5 5,2	0,34	. 0,14 0,22 0,28	0,10	1,11
SER_366 3S 3L 5S 3L 7S 3L	12000	0,48	. 1,90 1,82 1,90	. 12,3 8,0 5,6	0,53	. 0,20 0,30 0,43	0,18	1,42
SER_368 3S 3L 5S 3L 7S 3L	12000	0,75	. 2,80 2,80 2,80	. 14,5 10,0 5,5	0,58	. 0,24 0,38 0,68	0,26	1,73
SER_3610 3S 3L 5S 3L 7S 3L	12000	0,90	. 3,74 3,69 3,65	. 17,5 11,5 6,0	0,63	. 0,25 0,39 0,75	0,34	2,04

SER 39x: Motor mérete 85 x 85 mm, 8-pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
SER_397 3S 4L 7S 4L	6000	1,1	. 3,43 3,56	. 10,4 5,2	0,38	. 0,42 0,85	0,80	2,20
SER_3910 3S 4L 7S 4L	6000	2,2	. 6,69 6,78	. 12,0 6,8	0,69	. 0,73 1,29	1,60	3,30
SER_3913 3S 4L 5S 4L 7S 4L	6000	2,9	. 9,51 9,51 9,51	. 14,8 10,0 5,2	1,06	. 0,78 1,16 2,23	2,40	4,40
SER_3916 3S 4L 5S 4L 7S 4L	6000	3,6	. 12,67 11,81 12,38	. 17,6 14,0 8,4	0,85	. 0,82 1,03 1,71	3,20	6,10

SER 311x: Motor mérete 110 x 110 mm, 8-pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
SER_31112 3S 4L 5S 4L 7S 4L	6000	4,2	. 11,76 11,93 11,93	. 24,0 14,4 7,2	1,06	. 0,70 1,17 2,33	4,0	5,0
SER_31117 3S 4L 5S 4L 7S 4L	6000	6,6	. 20,86 20,06 20,33	. 26,4 20,0 10,8	1,38	. 1,00 1,32 2,44	8,0	8,0
SER_31122 5S 4L 7S 4L	6000	10,0	. 30,00 30,00	. 28,0 14,4	2,09	. 1,43 2,78	11,3	11,0
SER_31127 5D 4L 7S 4L	4500	13,4	. 39,13 40,20	. 36,8 20,4	2,25	. 1,46 2,63	15,5	13,0

A motorok 230 V és 400 Vac hálózati feszültségű rendszerben is működtethetők.
Minden SER típusú motor:
IP56 (IP41 tengely tömítés nélkül), szigetelési osztály F (maximum 155 ° C), a környezeti hőmérséklet +5 és +40 ° C
A motorok beépített hőmérséklet érzékelő PTC-vel vannak ellátva. Sima tengelyvéggel vannak szerelve.

Opcionális kiegészítők:

tekercselési típusok: 7S maximális nyomaték, 5S közepes fordulatszám és nyomaték, 3S maximális sebessége
abszolut jeladók SinCos single turn (standard), vagy SinCos multi turn
fék nélküli (standard) vagy fékes kivitel
egyenes csatlakozók (standard) vagy forgatható csatlakozók

AC szervomotor sorozat BSH

BSH sorozatú motorok az LXM-05 és LXM-32 vezérlőkkel működnek. Viszonylag kisebb méretű motorok, dinamikusabb alkalmazásokhoz és kisebb terheléshez ajánlott.

SinCos abszolút enkoderrel szerelve, melynek felbontása 16384 fordulatonként, illetve (4096 / fordulat).

A motorokban egy beépített EPROM-ban van eltárolva a motor összes paraméterét tartalmazó adatbázis. A Hiperface típusú enkodervezérlőn keresztül a vezérlő elektronika optimalizálja a motor beállításait.

055 BSH: Motor mérete 55 x 55 mm, 6 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
(1M) 1P 1T	9000	0,5	1,5	1,6 2,9 5,4	0,21 0,40 0,40	1,25 0,68 0,36	0,06	1,2
2M 2P 2T	9000	0,8	2,5	2,6 4,8 8,8	0,31 0,60 0,60	1,33 0,70 0,36	0,10	1,5
3M 3P 3T	9000	1,2	3,5	3,4 6,5 11,9	0,46 0,88 0,88	1,33 0,70 0,39	0,13	1,8

070 BSH: Motor mérete 70 x 70 mm, 6 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1M 1P 1T	8000	1,40	3,5	3,1 5,7 10,1	0,44 0,82 0,82	1,40 0,80 0,44	0,25	2,1
2M 2P 2T	8000	2,20	7,6	6,0 11,8 19,9	0,66 1,19 1,19	1,47 0,77 0,45	0,41	2,8
3M 3P 3T	8000	3,10	11,3	8,7 17,0 29,2	0,88 1,45 1,45	1,48 0,78 0,44	0,58	3,6

BSH 100: Motor mérete 100 x 100 mm, 8-pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1M 1P 1T	6000	3,3	9,6	6,3 12,0 25,1	0,79 1,41 1,41	1,83 0,89 0,45	1,4	4,3
2M 2P 2T	6000	5,8	18,3	9,0 17,1 35,4	1,09 1,93 1,93	2,32 1,21 0,59	2,31	5,8
3M 3P (3T)	6000	8,0	28,3	14,7 28,3 58,1	1,47 2,39 2,39	2,35 1,22 0,59	3,22	7,5
4M 4P 4T	6000	10,0	40,5	16,8 32,3 66,3	1,49 2,48 2,48	3,13 1,62 0,79	4,22	9,2

140 BSH: Motor mérete 140 x 140 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1M 1P 1T	4000	11,1	27,0	10,8 20,8 37,1	1,67 2,89 2,89	2,78 1,43 0,80	7,41	11,9
2M 2P 2T	4000	19,5	60,1	22,4 44,1 75,2	2,69 3,86 3,86	2,91 1,47 0,87	12,68	16,6
3M 3P 3T	4000	27,8	90,2	31,3 61,0 81,3	3,33 4,05 4,05	3,09 1,58 1,25	17,94	21,3
4M 4P (4T)	4000	33,4	131,9	47,8 95,6 179,3	4,13 5,06 5,06	3,12 1,57 0,84	23,70	26,0

BSH 205: Motor mérete 205 x 205 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1M 1P (1T)	3800	34,40	110,0	40,4 78,1 141,5	4,43 6,60 6,60	3,10 1,60 0,88	71,4	33,0
2M 2P	3800	62,50	220,0	49,6 96,8	5,41 7,12	5,04 2,58	129,0	44,0
3M 3P	3800	88,00	330,0	68,0 136,1	7,38 9,42	5,50 2,76	190,0	67,0

A motorok 230 V és 400 Vac hálózati feszültségű rendszerben is működtethetők.
Minden BSH típusú motor:
IP56 (IP41 tengely tömítés nélkül), szigetelési osztály F (maximum 155 ° C), a környezeti hőmérséklet +5 és +40 ° C
A motorok beépített hőmérséklet érzékelő PTC-vel vannak ellátva. Sima tengelyvéggel vannak szerelve.

Abszolút jeladó SinCos: Interfész típusa HIPERFACE

Típus	üzemmód	felbontás / fordulat	működés
SKS36 SKM36	Single-Turn Multi-Turn	131072	128 periódus / fordulat, 10 bites mintavétel Multi-Turn: 4096 rpm

Opcionális:

M-típusú tekercselés maximális nyomaték, P, tekercselés közepes fordulatszám és nyomaték, T tekercselés maximális sebesség
abszolútérték-jeladó SinCos Single-Turn (standard) vagy SinCos Multi-Turn
motor fék nélkül (standard) vagy a fékkel
sima tengely (standard) vagy tengely ékkel szerelve
tengely körüli szigetelés IP54 (standard) vagy IP65
egyenes csatlakozók (standard) vagy elforgatható csatlakozók

AC szervomotor sorozat BMH
	BMH motortípusok vezérlőelektronikája az LXM-32 . Megnövelt teljesítményüknek megfelelően nagyobb fizikai méretekkel rendelkeznek. Széles körben alkalmazható univerzális motorok. A motorok SinCos abszolut enkoderrel vannak felszerelve. A motorokban elhelyezett EPROM-ban az adott motor minden paramétere megtalálható.

BMH 070: Motor mérete 70 x 70 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1T 1P	8000	1,40	4,20	9,56 5,97	0,42	0,49 0,79	0,59	1,6
2T 2P	8000	2,48	7,44	17,71 9,68	0,70	0,46 0,84	1,13	1,8
3T 3P	8000	3,40	10,20	17,84 12,57	0,90	0,61 0,87	1,67	2,0

BMH 100: Motor mérete 100 x 100 mm-es, 10-pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1T 1P	6000	3,57 3,59	10,80	17,47 10,68	1,07	0,73 1,19	3,19	3,3
2T 2P	6000	6,08 6,00	18,18	29,40 17,44	1,70	0,72 1,21	6,28	4,9
3T 3P	6000	8,19 8,27	25,20	30,66 26,77	2,20	0,94 1,07	9,37	6,5

BMH 140: Motor mérete 140 x 140 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1P	4000	10,30	30,90	29,80	2,42	1,20	16,46	8,0
2P	4000	18,50	55,50	57,42	3,61	1,10	32,00	12,0
3P	4000	24,00	75,00	62,81	4,67	1,34	47,54	16,0

BMH 205: Motor mérete 205 x 205 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1P	3800	34,40	110,0	78,10	6,60	1,60	71,4	33,0
2P	3000	62,50	220,0	96,80	7,12	2,58	129,0	44,0
3P	2500	88,00	330,0	107,40	9,22	3,50	190,0	67,0

A motorok 230 V és 400 Vac hálózati feszültségű rendszerben is működtethetők.
Minden BMH típusú motor:
IP56 (IP41 tengely tömítés nélkül), szigetelési osztály F (maximum 155 ° C), a környezeti hőmérséklet +5 és +40 ° C
A motorok beépített hőmérséklet érzékelő PTC-vel vannak ellátva. Sima tengelyvéggel vannak szerelve.

Abszolút jeladók SinCos: Interfész típusa HIPERFACE

Típus	üzemmód	felbontás / fordulat	működés
SEK37 SEL37	Single-Turn Multi-Turn	16384	16 periódus / fordulat, 10 bites mintavételi Multi-Turn: 4096 rpm
SKS36 SKM36	Single-Turn Multi-Turn	131072	128 periódus / fordulat, 10 bites mintavételi Multi-Turn: 4096 rpm

Opcionális kiegészítők:

P-típusú tekercselés közepes fordulatszám és nyomaték, T alacsonyabb nyomaték és maximális sebesség
abszolútérték-jeladó SinCos Single-Turn (alapértelmezett: SEK37), vagy SinCos Multi-Turn
motor fék nélkül (standard) vagy a fékkel
sima tengely (standard) vagy tengely ékkel szerelve
szigetelés a tengely körül IP54 (standard) vagy IP65
egyenes csatlakozók (standard) vagy elforgatható csatlakozók

AC szervomotor sorozat BRH

BRH sorozatú motorok az LXM-05 és LXM-32 típusú vezérlőkkel működnek. Ezek széles körben alkalmazható univerzális motorok.

SinCos abszolut enkoderrel szerelve, melynek felbontása 16384 fordulatonként.

A motorokban egy beépített EPROM-ban van eltárolva a motor összes paraméterét tartalmazó adatbázis.

BRH 057: Motor mérete 57,2 x 57,2 říruba mm, 10-pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1P 1T	8000	0,46	1,4	5,40 8,66	0,22	0,34 0,21	0,09	1,1
2P	8000	0,76	2,6	8,00	0,40	0,38	0,17	1,4
3P	8000	1,05	3,9	10,00	0,52	0,42	0,25	1,7
4P	8000	1,30	4,9	11,35	0,60	0,46	0,33	2,0

BRH 085: motor mérete 85 x 85 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1M 1P	6000	1,86	5,65	12,4 15,4	0,91	0,60 0,48	1,06	2,2
2M 2P	6000	3,10	10,80	16,5 26,4	1,05 1,13	0,75 0,47	2,01	3,3
3M 3P	6000	4,20	14,60	23,1 32,8	1,24 1,26	0,72 0,51	2,96	4,4
4M 4P	6000	5,30	18,80	24,8 31,2	1,50 1,38	0,86 0,68	3,91	6,1

BRH 110: Mérete 110 x 110 mm, 10 pólusú szinkron motor

Méret tekercselés típusa	n _max [Min ^-1]	M _d [Nm]	_Max M [Nm]	I _max [A]	P _n [KW]	_T [Nm / A]	J _rot [Kgcm ^2]	m [Kg]
1P	6000	5,2	16,2	25,0	2,20	0,83	4,51	4,9
2P	6000	9,0	31,0	37,6	1,99	0,96	8,79	7,7
3P	4500	12,0	43,0	45,2	2,36	1,06	13,08	10,5

A motorok 115Vac, 230 V és 400 Vac hálózati feszültségű rendszerben is működtethetők.
Minden BRH motor:
IP56 (IP41 tengely tömítés nélkül), szigetelési osztály F (maximum 155 ° C), a környezeti hőmérséklet +5 és +40 ° C
A motorok beépített hőmérséklet érzékelő PTC-vel vannak ellátva. Sima tengelyvéggel vannak szerelve.

Abszolút jeladók SinCos: Interfész típusa HIPERFACE

Típus	üzemmód	felbontás / fordulat	működés
SEK52	Single-Turn	16384	16 periódus / fordulat, 10 bites mintavétel csak LXM-05!
SKS36 SKM36	Single-Turn Multi-Turn	131072	128 periódus / fordulat, 10 bites mintavétel Multi-Turn: 4096 rpm

Opcionális kiegészítők:

M-típusú tekercselés maximális nyomaték, P, tekercselés közepes fordulatszám és nyomaték, T tekercselés maximális sebesség
abszolútérték-jeladó SinCos Single-Turn (standard) vagy SinCos Multi-Turn
motor fék nélkül (standard) vagy a fékkel
sima tengely (standard) vagy tengely ékkel szerelve
tengely körüli szigetelés IP54 (standard) vagy IP65
egyenes csatlakozók (standard) vagy elforgatható csatlakozók
